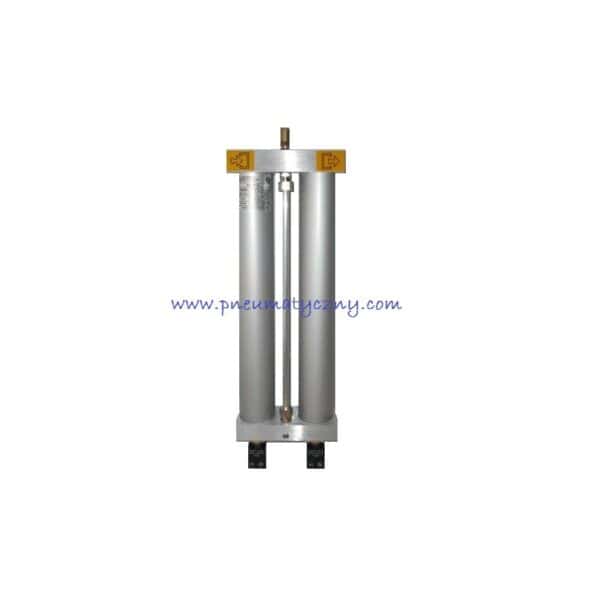

Osuszacz adsorpcyjny sprężonego powietrza OMI HL 0030

Osuszacz adsorpcyjny OMI HL 0030. Wydajność 300 l/min (18 m3/h), punkt rosy – 40 stopni C. Przyłącza 3/8″. Wymiary: 218 x 100 x 575 mm (długość x szerokość x wysokość). Waga 10,5 kg.

Zasada działania osuszacza adsorpcyjnego.

1) sprężone powietrze jest kierowane (przez elektrozawór) od dołu do kolumny A

2) wewnątrz kolumny znajduje się złoże sorbentu z aktywowanego tlenku aluminium, które wchodzi w reakcję ze sprężonym powietrzem

3) podczas tego procesu sorbent odbiera z powietrza znajdującą się w nim wodę

4) osuszone powietrze górą jest odprowadzane do instalacji sprężonego powietrza

5) 15% osuszonego powietrza jest kierowane od góry do kolumny B celem oczyszczenia złoża

6) sprężone powietrze w kolumnie B odbiera od znajdującego się tam złoża sorbentu wodę a następnie jest wypuszczane do powietrza atmosferycznego poprzez tłumik hałasu umieszczony na wyjściu w dolnej części osuszacza

7) w następnym etapie elektrozawór zmienia kierunek przepływu sprężonego powietrza: kieruje go od dołu do kolumny B, skąd 15% osuszonego powietrza jest kierowane do kolumny A celem oczyszczenia złoża

8) następnie cały proces jest powtarzany
