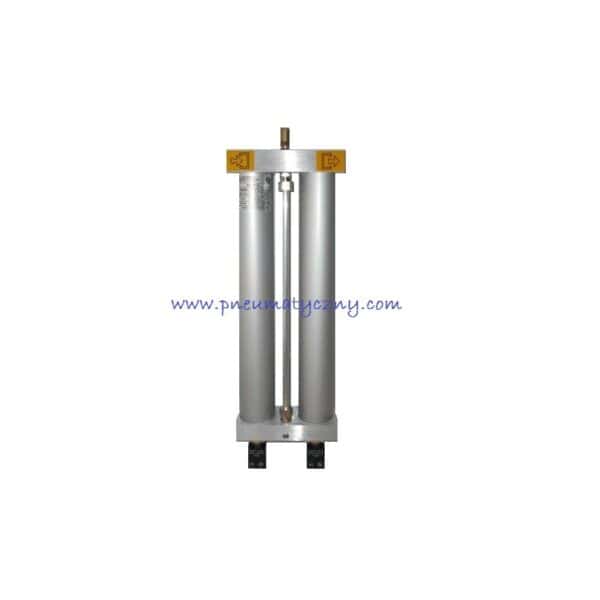

Osuszacz adsorpcyjny sprężonego powietrza OMI HL S012

Osuszacz adsorpcyjny OMI HL S012. Wydajność nominalna 120 l/min (7 m3/h), punkt rosy -25 stopni C / – 40 stopni C. Przyłącza 1/4″. Wymiary: 170 x 70 x 530 mm (długość x szerokość x wysokość). Waga 5,6 kg.

Zasada działania osuszacza adsorpcyjnego.

1) sprężone powietrze jest kierowane (przez elektrozawór) od dołu do kolumny A

2) wewnątrz kolumny znajduje się złoże sorbentu z aktywowanego tlenku aluminium, które wchodzi w reakcję ze sprężonym powietrzem

3) podczas tego procesu sorbent odbiera z powietrza znajdującą się w nim wodę

4) osuszone powietrze górą jest odprowadzane do instalacji sprężonego powietrza

5) 15% osuszonego powietrza jest kierowane od góry do kolumny B celem oczyszczenia złoża

6) sprężone powietrze w kolumnie B odbiera od znajdującego się tam złoża sorbentu wodę a następnie jest wypuszczane do powietrza atmosferycznego poprzez tłumik hałasu umieszczony na wyjściu w dolnej części osuszacza

7) w następnym etapie elektrozawór zmienia kierunek przepływu sprężonego powietrza: kieruje go od dołu do kolumny B, skąd 15% osuszonego powietrza jest kierowane do kolumny A celem oczyszczenia złoża

8) następnie cały proces jest powtarzany

Uwaga techniczna: osuszacz nie został wyposażony fabrycznie we wtyczkę 230V oraz uchwyty montażowe (wymaga dorobienia).
