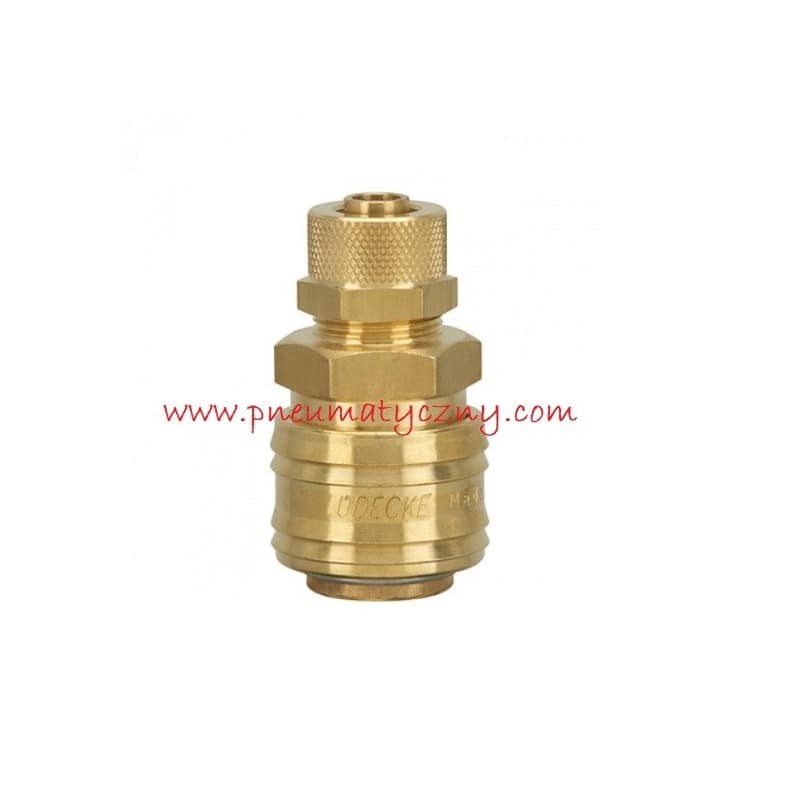

Szybkozłącze skręcane DN 7,2 na wąż 8×6 kalibrowany

Szybkozłącze skręcane firmy Ludecke model ES 6 TQ standard DN 7,2 ( najpopularniejszy system szybkozłączy) na wąż pneumatyczny 8×6

• numer katalogowy produktu ES 6 TQ
• maksymalne ciśnienie robocze 35 bar
• szybkozłącze przeznaczone dla przewodów kalibrowanych poliamidowych, poliuretanowych i innych o średnicy zewnętrznej 8 mm i wewnętrznej 6 mm
• aby prawidłowo zamontować szybkozłącze bardzo istotne jest sprawdzenie zarówno średnicy zewnętrznej jak i wewnętrznej przewodu (8×6); w przypadku przewodów o grubszej ściance np. 8×5 może wystąpić problem z montażem
• materiał korpusu – mosiądz
• materiał sprężyny – stal nierdzewna
• materiał kulki – stal nierdzewna
• uszczelnienia: NBR
• przepływ 1000 l/min
• temperatura medium: od – 20 stopni C do + 100 stopni C
• temperatura otoczenia: od – 20 stopni C do + 100 stopni C

Sposób montażu szybkozłącza skręcanego:

aby zamontować szybkozłącze na przewód należy odkręcić nakrętkę i nasunąć na przewód. Następnie nasuwamy przewód na wystający króciec szybkozłącza (z tego powodu istotna jest również średnica wewnętrzna węża – 6 mm, jeśli będzie zbyt mała będzie problem z nałożeniem na króciec) a nakrętkę nakręcamy na gwint szybkozłącza.

Po dokręceniu nakrętki uzyskujemy bardzo mocne połączenie szybkozłączki z przewodem.
