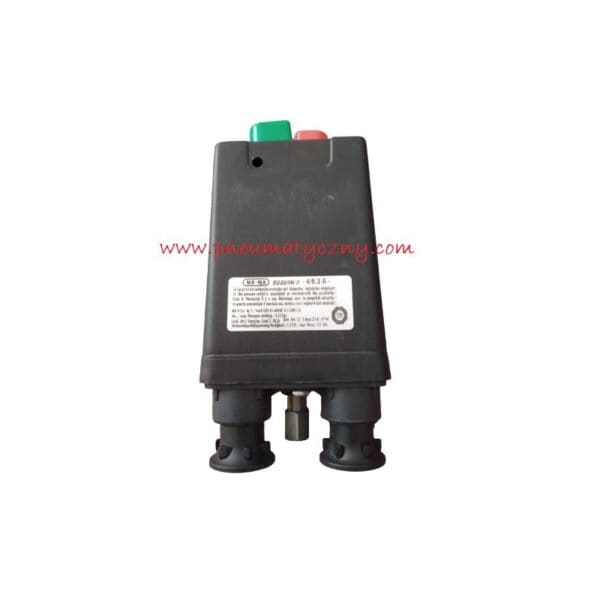

NE-MA 400V termik 4-6,3A wyłącznik ciśnieniowy presostat

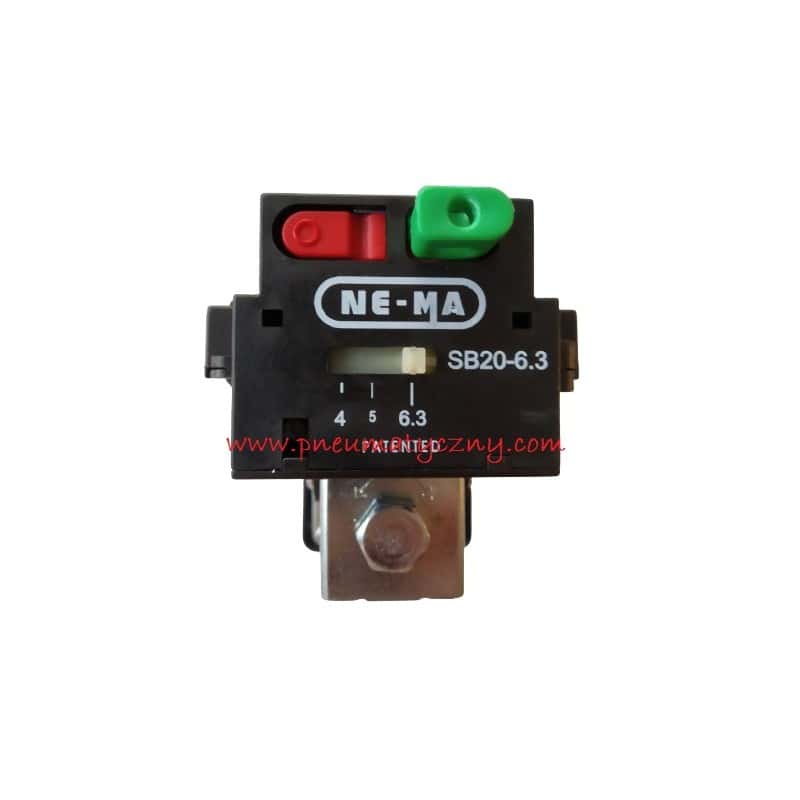

Wyłącznik ciśnieniowy (presostat) firmy NE-MA dla sprężarek zasilanych silnikiem 400V. Presostat wyposażony został w termik o zakresie 4,0 – 6,3 Amper widoczny na zdjęciu nr 2. Jak sprawdzić wartość termika w twoim wyłączniku ? Po odłączeniu napięcia otwórz czarną pokrywę wyłącznika zamontowaną przy pomocy dwóch wkrętów. Po zdjęciu pokrywy patrząc na górną część wyłącznika zobaczysz suwak umożliwiający nastaw wartości termika (zdjęcie nr 2).  Ogólnie przyjętą zasadą jest ustawienie termika + 10% od wartości poboru prądu silnika. Wartość poboru prądu powinieneś znaleźć na tabliczce znamionowej silnika elektrycznego.

Pozostałe dane techniczne presostatu NE-MA 400V 4-6,3 A:

1) fabrycznie ustawiony na punkt załączenia 8 bar i punkt wyłączenia 10 bar. Istnieje możliwość regulacji punktu wyłączenia do maksimum 12 bar z zachowaniem stałej delty 2 bar.

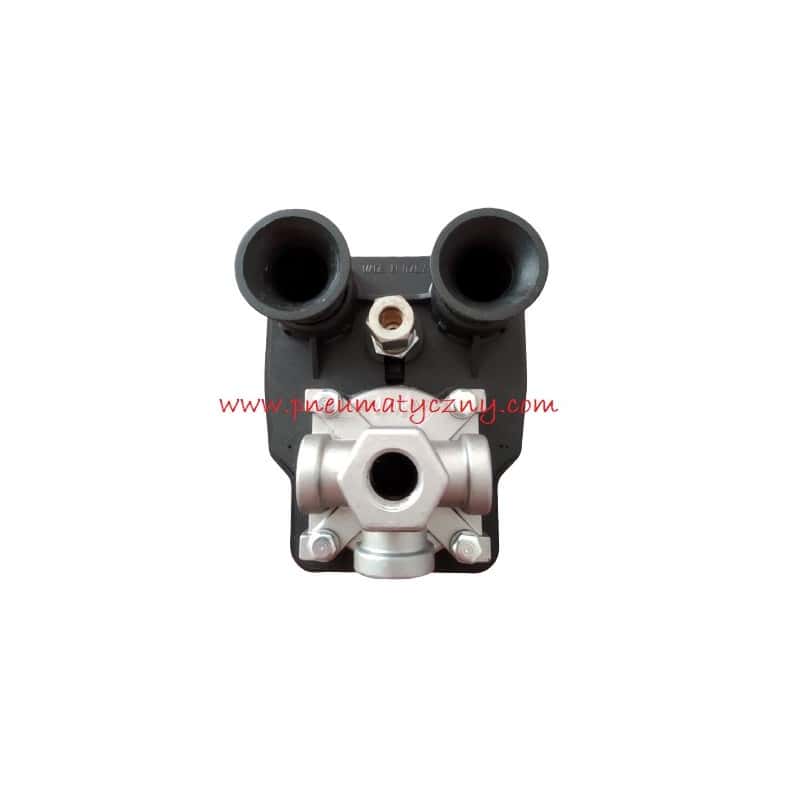

2) przyłącza pneumatyczne (gwintowe) – główne przyłącze dolne 1/4″ gwint wewnętrzny (11,4 – 11,9 mm mierząc wewnątrz gwintu). Należy pamiętać, że na rynku występowały również presostaty NE-MA 400 V z przyłączami 3/8″ GW oraz 1/2″ GW (bardzo rzadko). Wtedy należy zastosować odpowiednią redukcję montażową

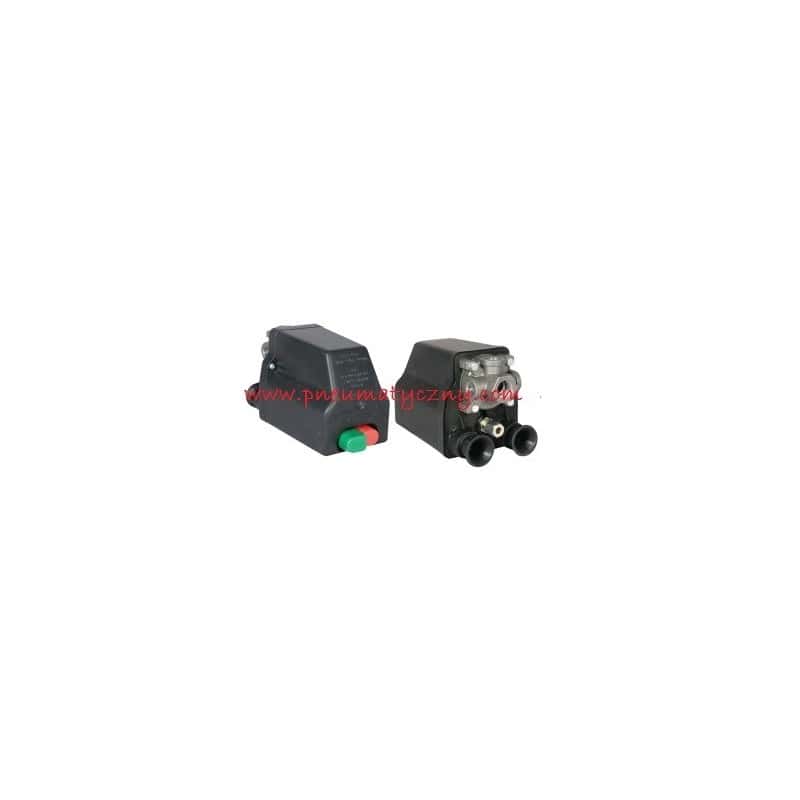

3) przyłącza boczne – 3 przyłącza każde z gwintem 1/4″ GW (jedno z takich bocznych wyjść widoczne na zdjęciu nr 4); boczne wyjścia wykorzystuje się najczęściej do montażu manometrów, zaworów bezpieczeństwa, szybkozłącza 1/4″ GZ (wszystkie pozycje dostępne na naszej stronie – patrz produkty powiązane poniżej). Jeśli nie wykorzystujesz bocznego wyjścia wtedy wkręca się po prostu korek 1/4″

W przypadku jakichkolwiek wątpliwości w prawidłowym doborze wyłącznika ciśnieniowego prosimy o kontakt pod nr telefonu 22 350 57 70.
