FRM-1/2″-MIDI łącznik kostka bloku przygotowania powietrza

Łącznik bloku przygotowania powietrza FRM-1/2″ – MIDI

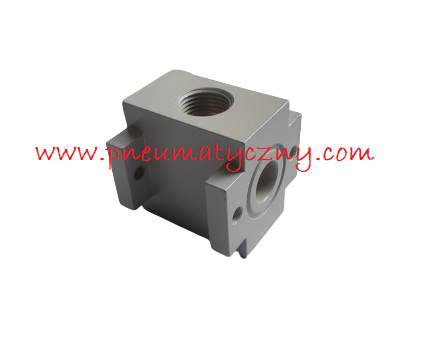

Kostka – łącznik posiada dwa wyjścia gwintowane 1/2″ GW – jedno z góry i drugie z dołu. Element ten zamontowany pomiędzy filtroreduktorem a dozownikiem oleju umożliwia otrzymanie wyjścia powietrza przefiltrowanego przez filtroreduktor ale nienasycone olejem.

Dane techniczne:

• zakres temperatur pracy [°C]: 0 do +60°C
• zakres ciśnienia: 0-16 bar
• rozmiar gwintu: 1/2” (zarówno dolne i górne)

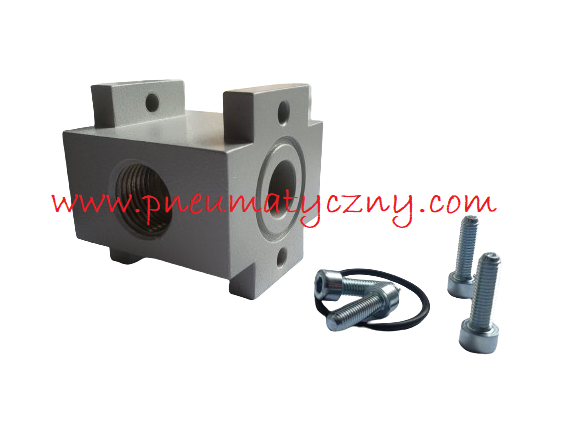

• w komplecie z kostką znajduje się oring uszczelniający oraz 4 śruby montażowe

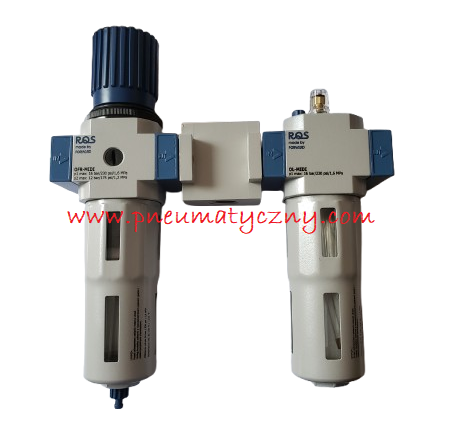

Na ostatnim zdjęciu przedstawiamy poglądowe ustawienie filtroredutkora + naolejacza a pomiędzy nimi kostka FRM. Do montażu należy zdemontować wewnętrzne (niebieski) porty gwintowane. Gdybyś chciał użyć kostki do rozdzielenia filtroreduktora i naolejacza z fabrycznie nowego, kompletnego bloku przygotowania powietrza MIDI musisz dokupić trzpienie łączące WW model CNB 2 – MIDI (widoczne w produktach powiązanych).
